產品名稱:
數控火焰多頭直條切割機型號:
YCZT丨HGZ-4000丨CNC-CG4000丨GS/Z
產品摘要:
HGZ-4000數控火焰多頭直條切割機,又稱CNC-CG4000C多頭直條數控火焰切割機,武漢華宇誠GS/Z系列數控/多頭直條切割機,H鋼構數控直條分條機,H型鋼鋼結構數控火焰切割機,咨詢熱線:18986290037- 產品描述
產品介紹: YCZT-4000數控火焰多頭直條切割機(H型鋼數控切割機)
多頭直條數控火焰切割機是一種將電腦控制、精密機械及氧氣—乙炔燃氣切割三者相結合的高效熱切割自動化設備其數控割炬可以切割任意形狀的板材。在門架的的另一側安裝有多把割炬,可用來切割多個鋼板直條,切割時鋼板同時受熱并冷卻,從根本上消除了旁彎現象。切割材料種類:碳鋼板
數控切割厚度:6-200mm(常規),特殊厚度可定制,較大切割厚度可達600mm
直條切割厚度:6-50mm(常規),特殊厚度可定制,較大切割厚度可達100mm
機床軌道寬度:2500mm-10000mm(按需定制)
有效切割寬度:1500-9000mm(按需定制)
機床軌道長度:長度不受限制,按需定制
有效切割長度:機床軌道長度減去2000mm
伺服驅動電機:日本松下/日本安川 交流伺服雙邊驅動
選 配:可與等離子切割機組和安裝在一臺機床上
產品型號/價格:YCZT-4000數控火焰多頭直條切割機(¥:面議)

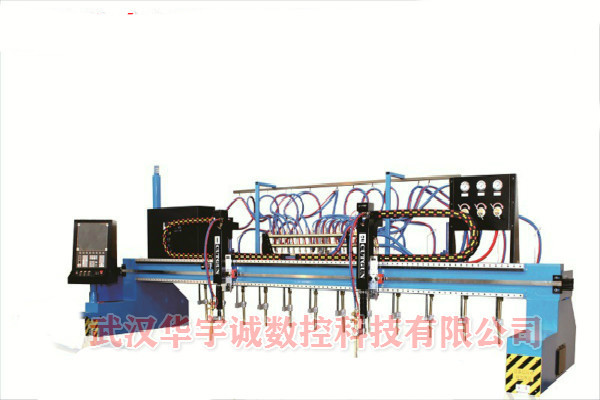

外形如圖所示。該型切割機為龍門式結構,控制系統采用新研發數控切割機專用系統(17吋彩色屏幕),該型切割機橫向跨度有3m、4m、5m、6m等多種規格,均采用雙邊驅動,可根據用戶要求配置多把割炬,可配置成異型切割和抽條切割兩用。大大提高了生產效率,減少了分條時的熱變形.
數控與直條兩用
當需要把一塊鋼板切割成若干個直條時候,可以在數控切割機上配以直條割炬,能一次性把鋼板切割成多個直條,有效的提高切割效率,并且能使切割時直條兩側受熱均勻,避免產生較大的熱變形。基本配置
1、主機規格
4000mm
2、導軌長度
14000mm
3、數控火焰單割炬
2組(一主一副)
4、自動點火
1套
5、氣路管帶裝置
1套
6、縱向驅動方式
交流步進電機,齒輪齒條,或選配進口伺服電機
7、管路傳動方式
橫向拖鏈、縱向掛架
8、火焰切割機氣體
氧、乙炔(或氧、丙烷)
9、等離子切割機
選配
10、數控切割機系統
武漢華宇誠數控
11、直條割矩
2-11把(選配)
12、驅動系統/電機
國產步進或選配進口伺服
切割范圍
1、有效切割寬度
3200mm
2、有效切割長度
12500mm
切割指標
3、數控火焰切割機厚度
6-200mm
4、穿孔切割厚度
≤80mm
機器性能
5、割炬升降距離
150-230mm
6、整機運行速度
0-3500mm/min
7、切割誤差
≤±0.5mm
機床參數:
序號
項目名稱
基本配置
高配配置
1
主機機型
雙邊驅動
雙邊驅動
2
龍門機架
矩形方管回火噴砂
拼焊后回火噴砂
3
數控系統
上海方菱數控系統
上海方菱/進口系統
4
火焰割炬
無錫翔征
美資捷銳
5
電磁閥
CEME
CEME
6
伺服電機
國產步進
日本松下
8
減速機
蘇州漢弗瑞
日本新寶
9
編程套料軟件
武漢智格
選配國產或進口
10
縱、橫向拖鏈
國產
韓國肯泰特
11
繼電器
歐姆龍
歐姆龍
12
縱向導軌
U71Mn,24KG
U71Mn,38KG
13
等離子電源
國產/進口等離子電源
國產/進口等離子電源
數控直條火焰切割機是數控控制、精密機械傳動和燃氣切割結合的完美體現。是一種高效,高精度、高可靠性的熱切割設備。其配置的機械裝置和燃氣聯合動作,由電腦控制,可按照圖紙要求以編程的方式切割出各種形狀復雜的零件。并可選配本公司自行開發的CAD圖形直接轉換成為iSO代碼的軟件,免去了客戶繁瑣的編程工作。
數控火焰多頭直條切割機主要應用與鋼材市場切割下料、造船廠、鋼結構生產制作單位等等,一般來說如果要求切三個直條,就必須用四把割炬進行切割,同理如果要切割N個直條,就必須配備N+1個割炬,這樣就可以實現切割直條的同時也可以切割異型件。
